Standartinė medžiaga

Nitrilo kaučiukas NBR arba fluororubberas FKM

* Kiti medžiagos deriniai gali būti pritaikyti

pagal darbo sąlygas.

produkto pristatymas

Quad sandariklis, taip pat žinomas kaip X žiedo sandariklis, yra formuojamas vulkanizuojant pelėsį, kad susidarytų žiedinis sandariklis, kurio skerspjūvis yra keturios sandarinimo lūpos.

Produkto privalumas

Pigių sandarinimo tirpalas

Neįmanoma lengvai iškreipti hidrauliniame ir judamajame judesyje

Simetrinis skerspjūvis

Vienišas arba dvigubas veikimas palaikomas

Platus pritaikymas, lengvai suderinamas

Vienodas kontaktinis slėgis ir mažas nuotėkis

Paprastas ir greitas montavimas be pagalbinių įrenginių

Didelis suderinamumas, beveik suderinamas su visais skysčiais

Sandarinimo principas

Kvadratinis žiedas yra tinkamas sandarinimo elementas

stūmokliams, stūmokliams, stūmokliams ir kt

judėjimas; ir taip pat gali būti pritaikyti velenams ir

ašmenys ir kt

-diodai. Įdiegus įvairias griovelių formas,

jo radialinis arba ašinis išankstinis suspaudimas suteikia pradinį

sandarinimo galimybė keturračio žiedui, kuris padidina

sandarinimo jėga, kai padidėja slėgis. Pagal aktą-joną

slėgio, kvadratinio žiedo skerspjūvio forma

visais aspektais padarys spaudimą tolygiai

(kaip parodyta dešiniajame paveiksle, jis turi gerą sandarinimo efektą).

Veikimo būklė

Greitis	Slėgis	Temperatūra	Žiniasklaida	Pateikiamas skersmuo
-	0-20Mpa	-30 200 ~ 200 ℃	Hidraulinė alyva (mineralinė alyva)	3mm-600mm

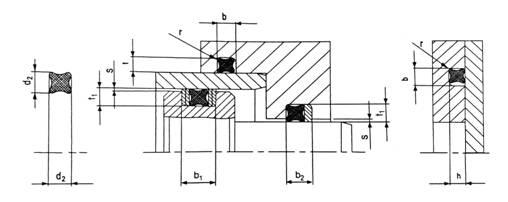

Techninis brėžinys

Montavimo matmenys

d ₂	t / h	t ₁	b	r	S
1.02	0,75	0,80	1.20	0,10	0,03
1.27	0,90	1.00	1.40	0,10	0,03
1.52	1.15	1.25	1.70	0,22	0,04
1.78	1.40	1.50	2.00	0,22	0,05
2.62	2.25	2.30	3.00	0,30	0,08
3.53	3,10 (3,00)	3,20 (3,15)	4.00	0,40	0,08
5.33	4,75 (4,50)	4,90 (4,75)	6.00	0,40	0,10
6.99	6,20 (6,00)	6,40 (6,20)	8.00	0,60	0,10

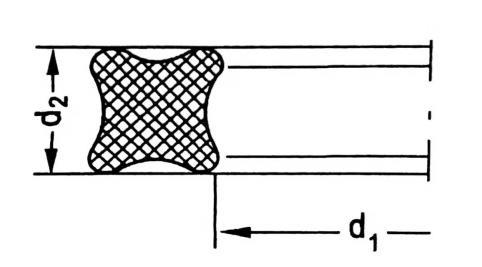

Specifikacijų sąrašas

d1	±	d2	±	d1	±	d2	±
0,74	0,1	1.02	0,08	113,89	0,76	3.53	0,1
1.07	0,1	1.27	0,08	113.07	0,76	3.53	0,1
1.42	0,1	1.52	0,08	120.24	0,76	3.53	0,1
1.78	0,13	1.02	0,08	123.42	0,84	3.53	0,1
1.78	0,13	1.78	0,08	126,59	0,84	3.53	0,1
2	0,13	1.5	0,08	129,77	0,84	3.53	0,1
2.57	0,13	1.78	0,08	132,94	0,89	3.53	0,1
2.9	0,13	1.78	0,08	136.12	0,89	3.53	0,1
3.68	0,13	1.78	0,08	139,29	0,89	3.53	0,1
4.47	0,13	1.78	0,08	142,47	0,89	3.53	0,1
5.28	0,13	1.78	0,08	145,64	0,89	3.53	0,1
6.07	0,13	1.78	0,08	148,82	0,89	3.53	0,1
7.65	0,13	1.78	0,08	151.99	0,89	3.53	0,1
8.2	0,13	1.78	0,08	158,34	1.02	3.53	0,1
9.25	0,13	1.78	0,08	164,69	1.02	3.53	0,1
10.82	0,13	1.78	0,08	171.04	1.02	3.53	0,1
12.42	0,13	1.78	0,08	177,39	1.02	3.53	0,1
14	0,18	1.78	0,08	183,74	1.14	3.53	0,1
15.6	0,23	1.78	0,08	190.09	1.14	3.53	0,1
17.17	0,23	1.78	0,08	196,44	1.14	3.53	0,1
18.77	0,23	1.78	0,08	202,79	1.14	3.53	0,1
20.35	0,23	1.78	0,08	209.14	1.27	3.53	0,1
21,95	0,23	1.78	0,08	215,49	1.27	3.53	0,1
23.52	0,23	1.78	0,08	221,84	1.27	3.53	0,1
25.12	0,25	1.78	0,08	228.19	1.27	3.53	0,1
26.7	0,25	1.78	0,08	234,54	1.4	3.53	0,1
28.3	0,25	1.78	0,08	240.89	1.4	3.53	0,1
29.87	0,28	1.78	0,08	247,24	1.4	3.53	0,1
31.47	0,28	1.78	0,08	253,59	1.4	3.53	0,1
33.05	0,28	1.78	0,08	266,29	1.4	3.53	0,1
34.65	0,33	1.78	0,08	278.99	1.65	3.53	0,1
37.82	0,33	1.78	0,08	291,69	1.65	3.53	0,1
41	0,33	1.78	0,08	304,39	1.65	3.53	0,1
44.17	0,38	1.78	0,08	329,79	1.65	3.53	0,1
47.35	0,38	1.78	0,08	355,19		3.53	0,1
50,52	0,46	1.78	0,08	38.59	1.65	3.53	0,1
53.7	0,46	1.78	0,08	405,26	1.9	3.53	0,1
56.87	0,46	1.78	0,08	430.66	2.16	3.53	0,1
60.05	0,46	1.78	0,08	456,06	2.42	3.53	0,1
63.22	0,46	1.78	0,08	10.46	0,13	5.33	0,13
66.4	0,51	1.78	0,08	12.07	0,13	5.33	0,13
69.57	0,51	1.78	0,08	13.64	0,18	5.33	0,13
72,75	0,51	1.78	0,08	15.24	0,23	5.33	0,13
75.92	0,61	1.78	0,08	16.81	0,23	5.33	0,13
82.27	0,61	1.78	0,08	18.42	0,25	5.33	0,13
88,62	0,61	1.78	0,08	19.99	0,25	5.33	0,13
94,97	0,69	1.78	0,08	21.59	0,25	5.33	0,13
101.32	0,69	1.78	0,08	23.16	0,25	5.33	0,13
107,67	0,76	1.78	0,08	24.77	0,25	5.33	0,13
114.02	0,76	1.78	0,08	26.34	0,25	5.33	0,13
120.37	0,76	1.78	0,08	27.94	0,3	5.33	0,13
126,72	0,94	1.78	0,08	29.51	0,3	5.33	0,13
133.07	0,94	1.78	0,08	31.12	0,3	5.33	0,13
1.24	0,1	2.62	0,08	32.69	0,3	5.33	0,13
2.06	0,1	2.62	0,08	34.29	0,3	5.33	0,13
2.84	0,13	2.62	0,08	37.47	0,38	5.33	0,13
3.63	0,13	2.62	0,08	39.2	0,38	5.33	0,13
4.42	0,13	2.62	0,08	40.64	0,38	5.33	0,13
5.23	0,13	2.62	0,08	43,82	0,38	5.33	0,13
6.02	0,13	2.62	0,08	45.2	0,38	5.33	0,13
7.59	0,13	2.62	0,08	46.99	0,38	5.33	0,13
9.19	0,13	2.62	0,08	50.17	0,46	5.33	0,13
10.2	0,13	2.62	0,08	53.34	0,46	5.33	0,13
10.77	0,13	2.62	0,08	56.52	0,46	5.33	0,13
12.37	0,13	2.62	0,08	59.69	0,46	5.33	0,13
13.94	0,18	2.62	0,08	62.84	0,51	5.33	0,13
14.7	0,23	2.62	0,08	66.04	0,51	5.33	0,13
14.8	0,23	2.62	0,08	69.22	0,51	5.33	0,13
15.54	0,23	2.62	0,08	72.39	0,51	5.33	0,13
16.2	0,23	2.62	0,08	75.59	0,61	5.33	0,13
17.12	0,23	2.62	0,08	78,74	0,61	5.33	0,13
18.72	0,23	2.62	0,08	81.92	0,61	5.33	0,13
20.29	0,25	2.62	0,08	85.09	0,61	5.33	0,13
21.89	0,25	2.62	0,08	88.27	0,61	5.33	0,13
23.47	0,25	2.62	0,08	91.44	0,71	5.33	0,13
25.07	0,25	2.62	0,08	94,62	0,71	5.33	0,13
26.64	0,25	2.62	0,08	97,79	0,71	5.33	0,13
28.24	0,25	2.62	0,08	100,97	0,71	5.33	0,13
29.82	0,3	2.62	0,08	104.14	0,71	5.33	0,13
31.42	0,3	2.62	0,08	107.32	0,76	5.33	0,13
32.99	0,3	2.62	0,08	110.49	0,76	5.33	0,13
34.59	0,3	2.62	0,08	113,67	0,76	5.33	0,13
36.17	0,3	2.62	0,08	116.84	0,76	5.33	0,13
37,77	0,3	2.62	0,08	120.02	0,76	5.33	0,13
39.34	0,38	2.62	0,08	123.19	0,76	5.33	0,13
40,94	0,38	2.62	0,08	126.37	0,94	5.33	0,13
42,52	0,38	2.62	0,08	129,54	0,94	5.33	0,13
44.12	0,38	2.62	0,08	132,72	0,94	5.33	0,13
45,69	0,38	2.62	0,08	135.89	0,94	5.33	0,13
47.29	0,38	2.62	0,08	139.07	0,94	5.33	0,13
48.9	0,43	2.62	0,08	142,24	0,94	5.33	0,13
50.47	0,43	2.62	0,08	145,42	0,94	5.33	0,13
52.07	0,43	2.62	0,08	148,49	0,94	5.33	0,13
53,64	0,43	2.62	0,08	151,77	0,94	5.33	0,13
55.25	0,43	2.62	0,08	158.12	1.02	5.33	0,13
56.82	0,43	2.62	0,08	164,47	1.02	5.33	0,13
58.42	0,51	2.62	0,08	170,82	1.02	5.33	0,13
59,99	0,51	2.62	0,08	177.17	1.02	5.33	0,13
61.6	0,51	2.62	0,08	183,52	1.14	5.33	0,13
63.17	0,51	2.62	0,08	189,87	1.14	5.33	0,13
64.77	0,51	2.62	0,08	196,22	1.14	5.33	0,13
66.34	0,51	2.62	0,08	202.57	1.14	5.33	0,13
67.95	0,56	2.62	0,08	208,92	1.27	5.33	0,13
69.52	0,56	2.62	0,08	215,27	1.27	5.33	0,13
71.12	0,56	2.62	0,08	221,62	1.27	5.33	0,13
72.69	0,56	2.62	0,08	227,97	1.27	5.33	0,13
75.87	0,61	2.62	0,08	234,32	1.4	5.33	0,13
82.22	0,61	2.62	0,08	240.67	1.4	5.33	0,13
88.57	0,61	2.62	0,08	247.02	1.4	5.33	0,13
94,92	0,71	2.62	0,08	253,37	1.4	5.33	0,13
101.27	0,71	2.62	0,08	266.07	1.52	5.33	0,13
107,62	0,76	2.62	0,08	278,77	1.52	5.33	0,13
113,97	0,76	2.62	0,08	291,47	1.65	5.33	0,13
120,32	0,76	2.62	0,08	304,17	1.65	5.33	0,13
126.67	0,89	2.62	0,08	329,57	1.65	5.33	0,13
133.02	0,89	2.62	0,08	354.97	1.78	5.33	0,13
139,37	0,89	2.62	0,08	380,37	1.78	5.33	0,13
145,72	0,89	2.62	0,08	405,26	1.91	5.33	0,13
152.07	0,89	2.62	0,08	430.66	2.03	5.33	0,13
158,42	1.02	2.62	0,08	456,06	2.15	5.33	0,13
164,77	1.02	2.62	0,08	481,41	2.25	5.33	0,13
171.12	1.02	2.62	0,08	506,81	2.41	5.33	0,13
177,47	1.02	2.62	0,08	532,21	2.41	5.33	0,13
183,82	1.14	2.62	0,08	557,61	2.54	5.33	0,13
190.17	1.14	2.62	0,08	582,68	2.67	5.33	0,13
196,52	1.14	2.62	0,08	608.08	2.79	5.33	0,13
202.87	1.14	2.62	0,08	633,48	2.92	5.33	0,13
209,22	1.27	2.62	0,08	658,88	3.05	5.33	0,13
215,57	1.27	2.62	0,08	113,67	0,84	6.99	0,15
221,92	1.27	2.62	0,08	116.84	0,84	6.99	0,15
228,27	1.27	2.62	0,08	120.02	0,84	6.99	0,15
234,62	1.4	2.62	0,08	123.19	0,84	6.99	0,15
240.97	1.4	2.62	0,08	126.37	0,94	6.99	0,15
247,32	1.4	2.62	0,08	129,54	0,94	6.99	0,15
4.34	0,13	3.53	0,1	132,72	0,94	6.99	0,15
5.94	0,13	3.53	0,1	135.89	0,94	6.99	0,15
7.52	0,13	3.53	0,1	139.07	0,94	6.99	0,15
9.12	0,13	3.53	0,1	142,24	0,94	6.99	0,15
10.69	0,13	3.53	0,1	145,42	0,94	6.99	0,15
12.29	0,13	3.53	0,1	148,59	0,94	6.99	0,15
13.87	0,18	3.53	0,1	151,77	0,94	6.99	0,15
15.47	0,23	3.53	0,1	158.12	1.02	6.99	0,15
17.04	0,23	3.53	0,1	160.5	1.02	6.99	0,15
18.2	0,25	3.53	0,1	1647.47	1.02	6.99	0,15
18.64	0,25	3.53	0,1	170,82	1.02	6.99	0,15
20.22	0,25	3.53	0,1	177.17	1.02	6.99	0,15
21.82	0,25	3.53	0,1	183,52	1.14	6.99	0,15
23.39	0,25	3.53	0,1	189,87	1.14	6.99	0,15
24.99	0,25	3.53	0,1	196,22	1.14	6.99	0,15
26.57	0,25	3.53	0,1	202.27	1.14	6.99	0,15
28.17	0,3	3.53	0,1	215,27	1.4	6.99	0,15
29.74	0,3	3.53	0,1	227,97	1.4	6.99	0,15
31.34	0,3	3.53	0,1	240.67	1.4	6.99	0,15
32.92	0,3	3.53	0,1	253,37	1.4	6.99	0,15
34.52	0,3	3.53	0,1	266.07	1.52	6.99	0,15
36.09	0,3	3.53	0,1	278,77	1.52	6.99	0,15
37.69	0,38	3.53	0,1	291,47	1.52	6.99	0,15
40.87	0,38	3.53	0,1	304,17	1.52	6.99	0,15
44.04	0,38	3.53	0,1	316,87	1.52	6.99	0,15
47.22	0,46	3.53	0,1	329,57	1.52	6.99	0,15
50.39	0,46	3.53	0,1	342,27	1.79	6.99	0,15
53.57	0,46	3.53	0,1	354.97	1.79	6.99	0,15
56,74	0,51	3.53	0,1	367,67	1.79	6.99	0,15
59.92	0,51	3.53	0,1	380,37	1.79	6.99	0,15
63.09	0,51	3.53	0,1	393,07	1.79	6.99	0,15
66.27	0,51	3.53	0,1	405,26	1.9	6.99	0,15
69.44	0,61	3.53	0,1	417,96	1.9	6.99	0,15
72,62	0,61	3.53	0,1	430.66	2.05	6.99	0,15
75,79	0,61	3.53	0,1	443,36	2.15	6.99	0,15
78,97	0,61	3.53	0,1	456,06	2.15	6.99	0,15
82.14	0,61	3.53	0,1	468,76	2.15	6.99	0,15
85.32	0,61	3.53	0,1	481,46	2.29	6.99	0,15
88.49	0,61	3.53	0,1	494,16	2.29	6.99	0,15
91.67	0,71	3.53	0,1	506,86	2.41	6.99	0,15
94.84	0,71	3.53	0,1	532,26	2.41	6.99	0,15
98.02	0,71	3.53	0,1	557,66	2.55	6.99	0,15
101.19	0,71	3.53	0,1	582,68	2.65	6.99	0,15
104,37	0,71	3.53	0,1	608.08	2.8	6.99	0,15
107.54	0,76	3.53	0,1	633,48	2.9	6.99	0,15
110,72	0,76	3.53	0,1	658,87	3.05	6.99	0,15

* Papildomos specifikacijos pagal užsakymą, taip pat tiekiame tekinimo produktus arba pusgaminius.

Populiarus Žymos: guminiai x žiedai, keturi žiedai, Kinija, tiekėjai, gamintojai, gamyklos, didmeninė prekyba, pritaikyti, pirkti, pagaminti Kinijoje

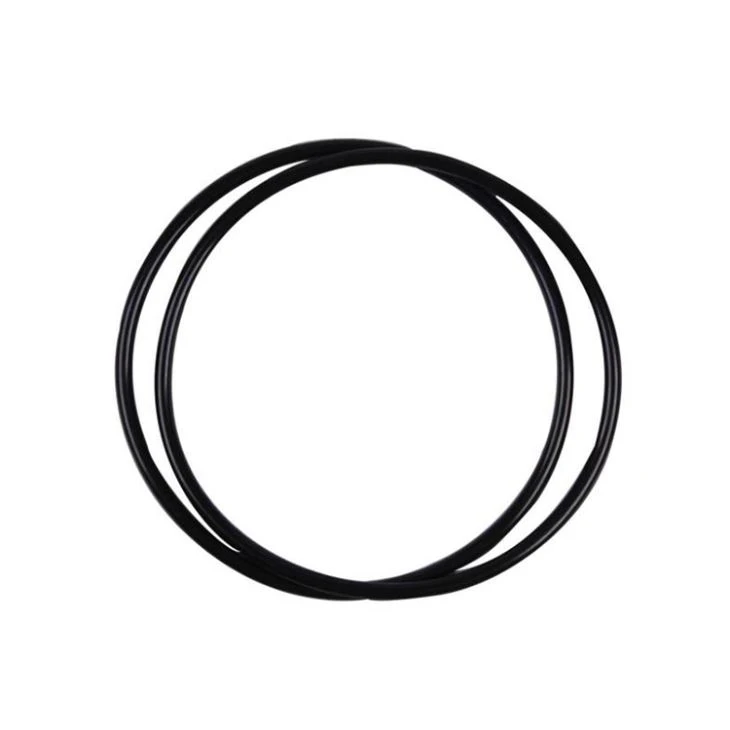

Guminiai žiedai „X Ring“
