Hidraulinių cilindrų kombinuotų tarpiklių montavimo metodas
Hidraulinio cilindro galutinis vartotojas rūpinasi, ar hidraulinis cilindras turi nuotėkio reiškinį, o sandariklio surinkimo kokybė tiesiogiai lemia hidraulinio cilindro sandarinimo kokybės kokybę. Kadangi pagrindinė hidraulinės cilindro sandarinimo medžiaga daugiausia yra poliuretanas, akivaizdu, kad sandarinimo elemento kietumas pagerėja, o kombinuoto sandarinimo elemento naudojimas sukelia naujų iššūkių hidraulinio cilindro sandariklio surinkimui.
Netinkamas surinkimas gali lengvai pažeisti sandariklį, dėl kurio hidraulinis cilindras gali nutekėti. Todėl būtina suprasti bendrą ruonių surinkimo procesą.

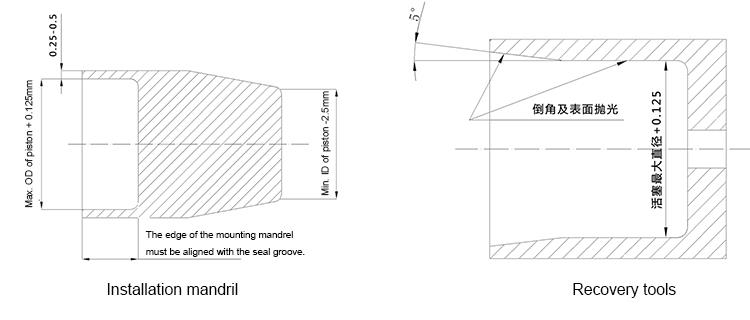

1. Įdiegimo įrankiai
2. Kombinuotų tarpiklių montavimo metodas

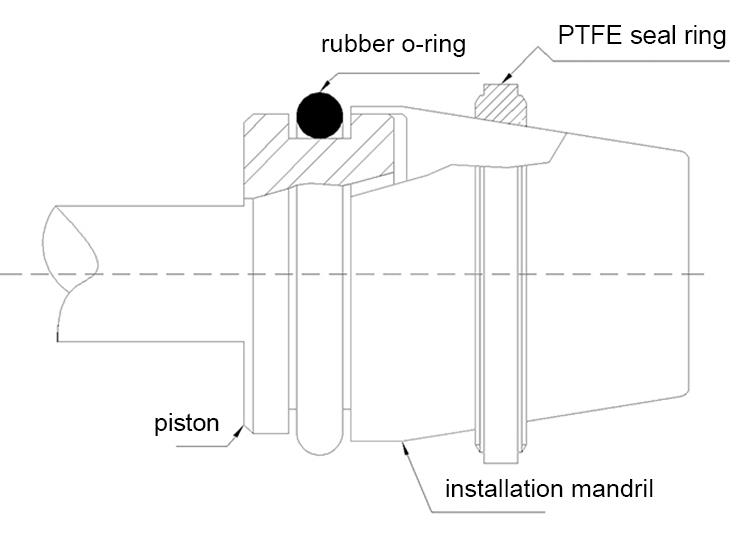

Paveikslėlyje parodyta stūmoklio sandarinimo montavimo instrukcija, pvz., Stūmoklio rotoriniai sandarikliai , stūmoklio žiedai . Naudojamas montavimo įrankis atitinka aukščiau pateikto paveikslėlio montavimo įrankį.
Konkretiems diegimo etapams vadovaukitės šiais surinkimo proceso reikalavimais.
1) Stūmoklių kombinacijos tarpinės
* Paruošimas
I. Pašalinkite visus aštrius kraštus ir įtrūkimus plombos montavimo zonoje; |
II. Pašalinti dulkes, lustas ir kitas daleles; |
III. Nenaudokite aštrių briaunų; |
IV. Prieš montuodami stūmoklį ir sandariklį tepkite tepalą ir tepalą; |
V. Slankio žiedo šildymas iki 80 ° C ~ 120 ° C naftos ar vandens, kuris bus lengviau formuojamas ir montuojamas; |
* Diegimo žingsniai
I. Prieš montuodami sutepkite ir sutepkite stūmoklį ir sandariklį; |
II. Sumontuokite o žiedą į stūmoklio griovelį; |
III. Įdėkite mantrą ant stūmoklio; |
IV. PTFE sandarinimo žiedas dedamas ant montavimo šerdies ir stumiamas į stūmoklio griovelį;
V. Nuimkite kamštį nuo stūmoklio;
VI. Paspauskite atkūrimo įrankį stumdami jį taip, kad atkūrimo įrankis būtų visiškai uždėtas plombos išorėje, ir po minutės nuimkite atkūrimo įrankį.
2) Strypų kombinacijos tarpinės

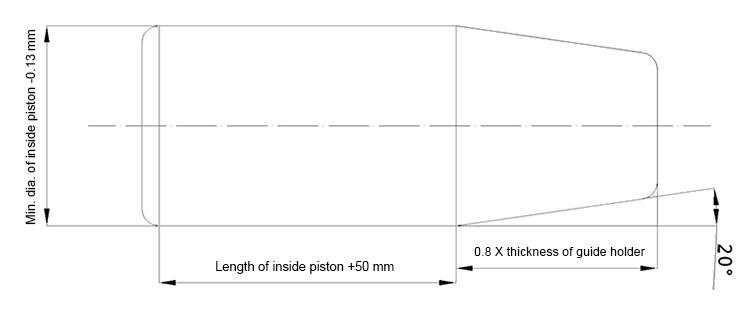

Vaizde matyti, kad surinkimas naudojamas stūmoklio strypo sandarinimui, pvz., Veleno žingsniam žiedui, veleno kvadratiniam žiedui, veleno kvadratiniam žiedui, U žiedui ir dulkių žiedui, kurie yra sumontuoti pagal šią procedūrą. Rekomenduojama naudoti integruotą kreipiamąją movą. Puslapio diegimo atkūrimo įrankis.
1. Preparatai, tokie patys kaip ir stūmokliniai sandarikliai.
2. Montavimo žingsniai
I. Nuvalykite visas kreipiančiųjų movų dalis, sandariklius ir atkūrimo įrankius, tada naudokite tepalus; |
II. Uždėkite O žiedą (NBR arba FKM) į kreipiamąją movą; |
Žingsnis žiedas yra sulenktas į formą, kaip parodyta aukščiau, ir įdėta į kreipiamąją movą. Po pakrovimo pirštais spauskite žingsnio žiedą kiek įmanoma labiau apvaliu. |
4) Paspauskite atkūrimo įrankį, rodomą ankstesniame puslapyje, tuo pat metu stumdami jį į skylę, tada išimkite vieną minutę ir pašalinkite atkūrimo įrankį.
Tai bus pagrindinis stūmoklių ir strypų sandariklių montavimas.
